র্যাক মাউন্টড আরএফ পাওয়ার এম্প্লিফায়ার মডিউল 5.6G-6G ISO9000 সার্টিফাইড
ব্র্যান্ডের নাম:
PTC
মডেল নম্বর:
HPA200W
উৎপত্তি স্থান:
চীনের শেনঝেন
সার্টিফিকেশন:
ISO 9000
MOQ:
1SET
দাম:
Contact Us
সরবরাহ ক্ষমতা:
500000
ডেলিভারি সময়:
10-20 দিন
পেমেন্ট শর্তাবলী:
টি/টি, ওয়েস্টার্ন ইউনিয়ন
স্ট্যান্ডার্ড প্যাকেজিং:
কার্টুন
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
র্যাক মাউন্ট করা আরএফ পাওয়ার এম্প্লিফায়ার মডিউল
,ISO9000 rf পাওয়ার এম্প্লিফায়ার মডিউল
,র্যাক মাউন্ট করা আরএফ এম্প্লিফায়ার মডিউল
Model NO.:
PTC-HPA200W
Frequencies:
5.6-6GHz
Output Power:
২০০ ওয়াট
Dimension:
620 x 480 x 53 মিমি
Class:
এবি লিনিয়ার
Rack Size:
19'স্ট্যান্ডার্ড র্যাক এবং 6U উচ্চতা
পণ্যের বর্ণনা
বিস্তারিত স্পেসিফিকেশন ও বৈশিষ্ট্য

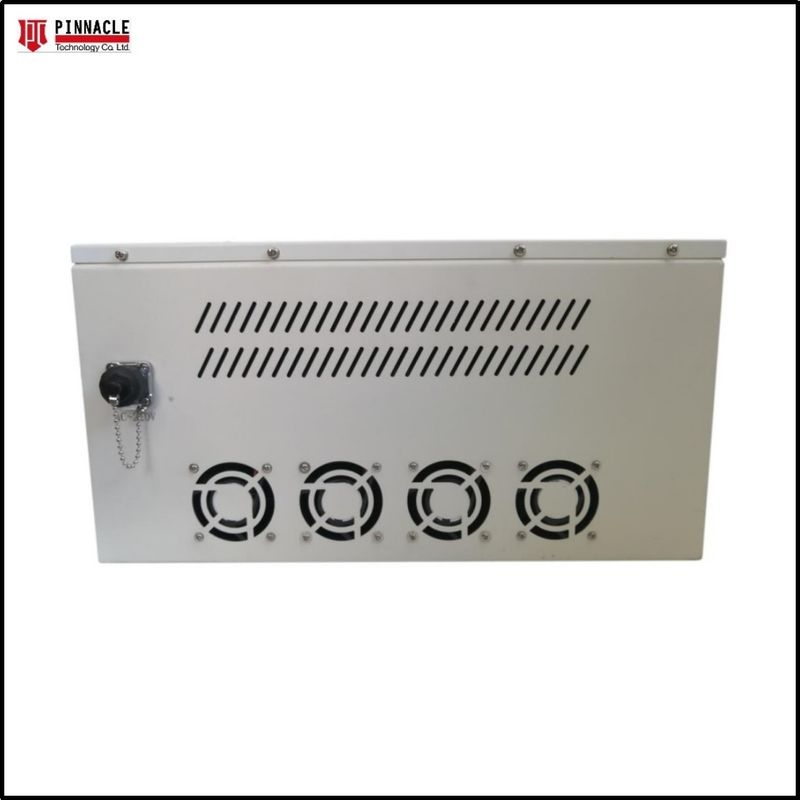

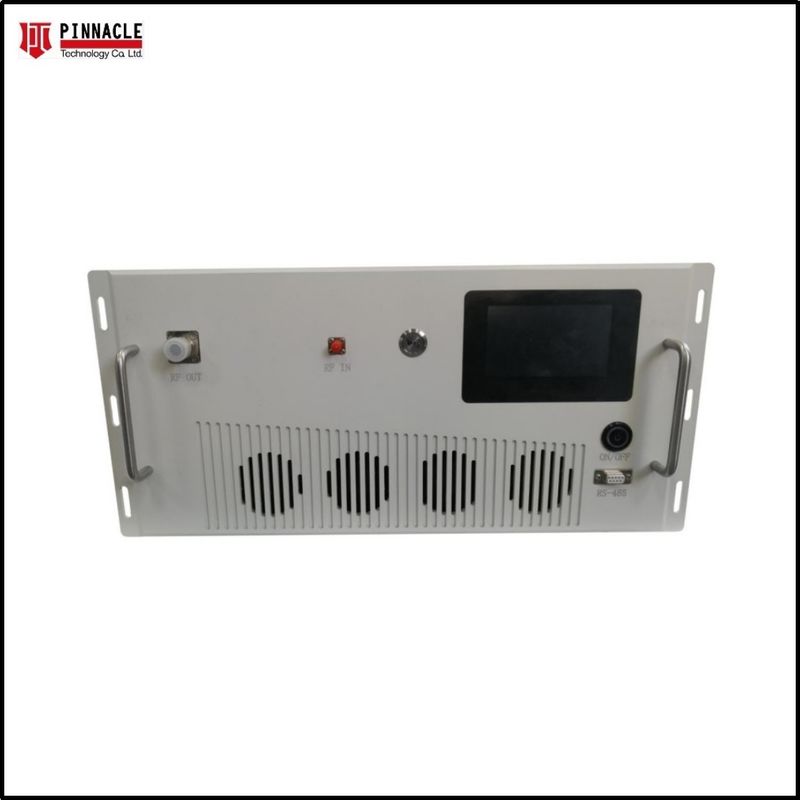

19 "স্ট্যান্ডার্ড র্যাক মাউন্ট 5.6g-6g উচ্চ ক্ষমতা 200W আরএফ পাওয়ার এম্প্লিফায়ার মডিউল
পিটিসি-এইচপিএ২০০ডাব্লু একটি সলিড স্টেট হাই পাওয়ার এম্প্লিফায়ার, আমরা প্রতিটি ক্লায়েন্টের অনুরোধ অনুযায়ী সমস্ত এম্প্লিফায়ার কাস্টমাইজ করেছি, এই মডেলটি আল্ট্রা-ওয়াইড ব্যান্ডউইথ এবং উচ্চ পাওয়ার আউটপুট সহ বিকল্পের জন্য।এই মডেলটি19'স্ট্যান্ডার্ড র্যাক এবং 6U উচ্চতা।
বৈদ্যুতিক স্পেসিফিকেশনঃ50, ২৫°সি
| প্যারামিটার | স্পেসিফিকেশন | নোট | |||||
| অপারেটিং ফ্রিকোয়েন্সি রেঞ্জ | 5700-5800 এমহার্টজ | ||||||
| পাওয়ার আউটপুট @ স্যাচুরেশন | 300 ওয়াট টাইপ | সিডব্লিউ | |||||
| পাওয়ার আউটপুট @ P1dB | ২০০ ওয়াট মিনিট | ||||||
| শক্তি লাভ | ৫৪ ডিবি মিনিট | পিন = 0 ডিবিএম স্বাভাবিক অপারেশনের জন্য | |||||
| শক্তি লাভ সমতলতা | 1.২-২ডিবি পি-পি ম্যাক্স | ধ্রুবক ইনপুট পাওয়ার | |||||
| নাড়ির বৈশিষ্ট্য | প্রস্থ | কর্তব্য | পিআরএফ | ||||
| ১০০ এন এস | |||||||
| ইনপুট রিটার্ন লস | -১০ ডিবি সর্বোচ্চ | ৫০ ওহমের তুলনায় | |||||
| ২-টোন ইন্টারমডুলেশন (আইএমডি) | -30 ডিবিসি টাইপ | ৪৪ ডিবিএম/টোন, = ১ মেগাহার্টজ | |||||
| গোলমালের সংখ্যা | < ২০ ডিবি | ||||||
| হারমোনিক | <-২5ডিবিসি টাইপ | নামমাত্র আউটপুট শক্তিতে | |||||
| ভুয়া | -60 ডিবিসি সর্বোচ্চ | অ-হার্মোনিক | |||||
| অপারেটিং ভোল্টেজ | 100V-এসি | ||||||
| বিদ্যুৎ খরচ | ১৫০০ ওয়াট সর্বোচ্চ | রেটেড পাউটে | |||||
| ইনপুট পাওয়ার সুরক্ষা | +20ডিবিএম ম্যাক্স | <10 সেকেন্ড ক্ষতি ছাড়া | |||||
| লোড VSWR সুরক্ষা | ৫ঃ ১ সর্বোচ্চ | নামমাত্র পাউটে <১ মিনিট | |||||
পরিবেশগত বৈশিষ্ট্য |
|||||||
| প্যারামিটার | স্পেসিফিকেশন | নোট | |||||
| অপারেটিং পরিবেষ্টিত তাপমাত্রা | -২০+৫5°C | ||||||
| সংরক্ষণ তাপমাত্রা | -৪০ থেকে +৮৫ ডিগ্রি সেলসিয়াস | ||||||
| আপেক্ষিক আর্দ্রতা | ৫ থেকে ৯৫% | ঘনীভবনহীন | |||||
মেকানিক্যাল স্পেসিফিকেশন |
|||||||
| প্যারামিটার | স্পেসিফিকেশন | নোট | |||||
| মাত্রা W x H x D | ৬২০×৪৮০×৫৩০ মিমি | 5U - হ্যান্ডল ব্যতীত | |||||
| ওজন | 2৫ কেজি | ||||||
| আরএফ সংযোগকারী ইন / আউট | টাইপ-এন মহিলা | সামনের বা পিছনের প্যানেল | |||||
| এসি পাওয়ার / ইন্টারফেস | আইইসি ৬০৩২০-সি১৪/৯-পিন ডি-সাব | অথবা এর সমতুল্য | |||||
| ঠান্ডা | ভ্যান কুলিং-এ নির্মিত | পরিবর্তনশীল গতি | |||||
| অপশনালডিজিটাল মনিটর ও কন্ট্রোলঃ | ইথারনেট RJ-45 TCP/IP, RS422/485, ইউএসবি | বাছাই | |||||
| FWD, REV, VSWR, GAIN, ALC, V & I, TEMP | ঐচ্ছিক GPIB ইন্টারফেস | দূরবর্তী ব্লুটুথ অ্যাপ্লিকেশন | |||||
ক্লাস A/AB লিনিয়ার GaN ডিজাইন
র্যাক মাউন্ট সিস্টেম
তাত্ক্ষণিক প্রশস্ত ব্যান্ডউইথ
ব্রডব্যান্ড ইএমআই/আরএফআই, ল্যাব, কম্ম, এবং ইডব্লিউ অ্যাপ্লিকেশনের জন্য উপযুক্ত
পলস এবং সমস্ত একক চ্যানেল মডুলেশন স্ট্যান্ডার্ডের জন্য উপযুক্ত
অন্তর্নির্মিত সুরক্ষা সার্কিট
মোবাইল অ্যাপ্লিকেশনের জন্য উচ্চ নির্ভরযোগ্যতা এবং দৃঢ়তা
সিস্টেম নিয়ন্ত্রণ ইথারনেট সফটওয়্যার রিমোট কন্ট্রোল সমর্থন করে
টাচস্ক্রিন
1. PA: বর্তমান RF আউটপুট পাওয়ার প্রদর্শন;
2. ATT:সেট করুন এবং বর্তমান attenuation মান প্রদর্শন
(0-30d)বিপরিসীমা);
3ভিএসডব্লিউ:বর্তমান আউটপুট স্থায়ী তরঙ্গ প্রদর্শন
প্যারামিটারমডিউল;
4ভিএসডব্লিউআর:স্ট্যান্ডিং ওয়েভের অবস্থা;
5. Tmp:সিস্টেমের তাপমাত্রা অবস্থা;
6. OP:RF আউটপুট পাওয়ার স্ট্যাটাস
7. আরএফ আউটপুট কন্ট্রোল সুইচঃসুইচ চালু করতে সুইচ টিপুন এবং সুইচ নীল রঙ হিসাবে পরিবর্তিত, সুইচ বন্ধ করতে আবার টিপুন পরে সাদা রঙ পরিবর্তন;
8. টেম্পঃ বর্তমান সিস্টেম তাপমাত্রা প্রদর্শন;
2. ATT:সেট করুন এবং বর্তমান attenuation মান প্রদর্শন
(0-30d)বিপরিসীমা);
3ভিএসডব্লিউ:বর্তমান আউটপুট স্থায়ী তরঙ্গ প্রদর্শন
প্যারামিটারমডিউল;
4ভিএসডব্লিউআর:স্ট্যান্ডিং ওয়েভের অবস্থা;
5. Tmp:সিস্টেমের তাপমাত্রা অবস্থা;
6. OP:RF আউটপুট পাওয়ার স্ট্যাটাস
7. আরএফ আউটপুট কন্ট্রোল সুইচঃসুইচ চালু করতে সুইচ টিপুন এবং সুইচ নীল রঙ হিসাবে পরিবর্তিত, সুইচ বন্ধ করতে আবার টিপুন পরে সাদা রঙ পরিবর্তন;
8. টেম্পঃ বর্তমান সিস্টেম তাপমাত্রা প্রদর্শন;
ATT মান ইনপুট ইন্টারফেস
উপরের ইন্টারফেসটি দেখানোর জন্য [ATT] ক্লিক করুন তারপর 0 থেকে 30 পর্যন্ত ATT এর মান লিখুন তারপর [confirm] ক্লিক করুন।
