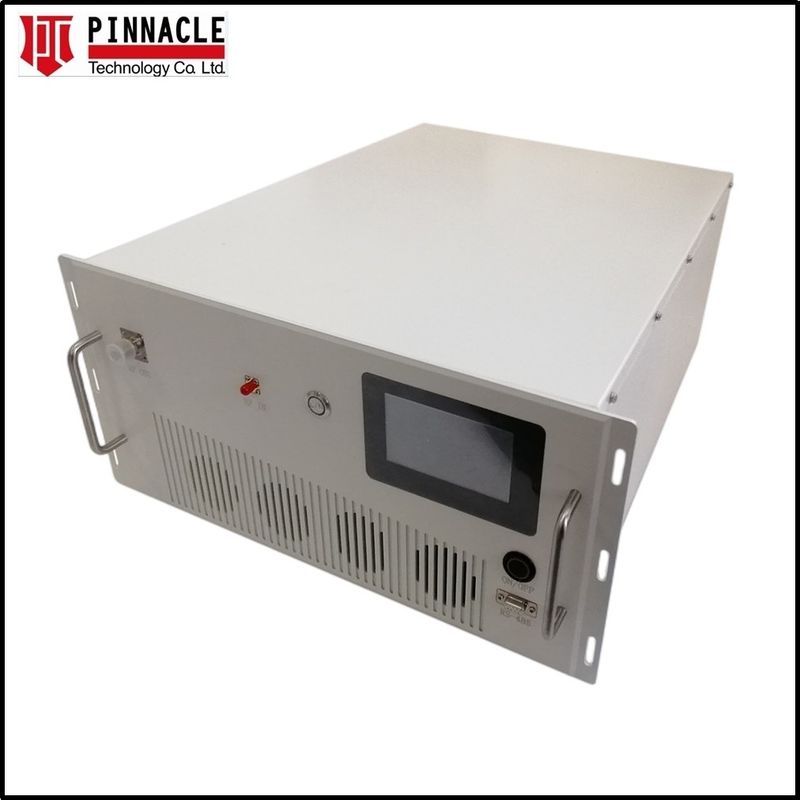

কাউন্টার ড্রোন পিএ আরএফ পাওয়ার এম্প্লিফায়ার মডিউল সিগন্যাল জ্যামার মডিউল 200W

কাউন্টার ড্রোন পিএ আরএফ পাওয়ার এম্প্লিফায়ার মডিউল সিগন্যাল জ্যামার মডিউল 200W

কাউন্টার ড্রোন আরএফ পাওয়ার এম্প্লিফায়ার মডিউল

200W rf পাওয়ার এম্প্লিফায়ার মডিউল

কাউন্টার ড্রোন সিগন্যাল জ্যামার মডিউল

আমাদের সাথে যোগাযোগ
আবেদন A উদ্ধৃতি
পণ্যের বিবরণ
পণ্যের নাম:
1000-2000MHz হাই পাওয়ার কাউন্টার ড্রোন PA/RF মডিউল আরএফ এমপ্লিফায়ার 200W ক্ষমতা সহ ক্যাবিনেট
পার্ট নম্বর:
PTC-HPA-200W
প্যারামিটার:
Product Advantages,Class A/AB linear GaN design,Rack mounted system,Instantaneous wide bandwidth,
বিশেষভাবে তুলে ধরা:

কাউন্টার ড্রোন আরএফ পাওয়ার এম্প্লিফায়ার মডিউল

,

200W rf পাওয়ার এম্প্লিফায়ার মডিউল

,

কাউন্টার ড্রোন সিগন্যাল জ্যামার মডিউল

পেমেন্ট ও শিপিংয়ের শর্তাবলী
পণ্যের বর্ণনা


পণ্যের বিবরণঃ


পণ্যের পরামিতিঃ







বৈদ্যুতিক স্পেসিফিকেশন



প্যারামিটার

স্পেসিফিকেশন

নোট

অপারেটিং ফ্রিকোয়েন্সি রেঞ্জ

1.০-২.০ গিগাহার্টজ



পাওয়ার আউটপুট

১২০ ওয়াট মিনিট

সিডব্লিউ

পাওয়ার আউটপুট @ P1dB

100 ওয়াট টাইপ

সিডব্লিউ

শক্তি লাভ

50 ডিবি মিনিট



শক্তি লাভ সমতলতা

4.0 ডিবি পি-পি ম্যাক্স

ধ্রুবক ইনপুট পাওয়ার

ইনপুট / আউটপুট রিটার্ন লস

১০ ডিবি মিনিট

৫০ ওহমের তুলনায়

২-টোন ইন্টারমডুলেশন (আইএমডি)

-30 ডিবিসি টাইপ

40 ডিবিএম/টোন, Δ = 1 মেগাহার্টজ

হারমোনিক

-২০ ডিবিসি টাইপ

-১৫ ডিবিসি @ ১ গিগাহার্টজ - রেটেড পাউটে

ভুয়া

-60 ডিবিসি সর্বোচ্চ

অ-হার্মোনিক

অপারেটিং ভোল্টেজ

২৮ ভিডিসি নাম্বার



বর্তমান খরচ

২৮ এম্পার ম্যাক্স

রেটেড পাউটে

সর্বাধিক ইনপুট পাওয়ার সুরক্ষা

+8 ডিবিএম

<10 সেকেন্ড ক্ষতি ছাড়া

লোড VSWR সুরক্ষা

৫: ১

নামমাত্র আউটপুট এ < ১ মিনিট

গতি চালু / বন্ধ করুন

5 μSec সর্বোচ্চ





পরিবেশগত বৈশিষ্ট্য



প্যারামিটার

স্পেসিফিকেশন

নোট

অপারেটিং কেস তাপমাত্রা

-২০ থেকে +৬৫ ডিগ্রি সেলসিয়াস



সংরক্ষণ তাপমাত্রা

-৪০ থেকে +৮৫ ডিগ্রি সেলসিয়াস



আপেক্ষিক আর্দ্রতা

৫ থেকে ৯৫%

ঘনীভবনহীন

 মেকানিক্যাল স্পেসিফিকেশন



প্যারামিটার

স্পেসিফিকেশন

নোট

মাত্রা

৩০০ x ৪০০ x ৬০ মিমি

সংযোগকারী ব্যতীত

ওজন

8১ কেজি।



আরএফ সংযোগকারী ইন/আউট

SMA / টাইপ-এন মহিলা



ডিসি পাওয়ার / ইন্টারফেস সংযোগকারী

হাইব্রিড 9-পিন ডি-সাব

৯ডব্লিউ৪

ঠান্ডা

বাহ্যিক হিটসিঙ্ক

প্রেরিত বায়ু প্রয়োজন



D-SUB CONNECTOR PIN নির্ধারণ





পিন

ফাংশন

বর্ণনা

1

এফডব্লিউডি

বিকল্প 101 - সামনের শক্তি সনাক্তকরণ

2

ভিভিএ

বিকল্প ১০৩ - ভেরিয়েবল ভোল্টেজ অ্যাটেন্যুয়েটর

3

বর্তমান সেন্সর

আমিডি@20mV/100mA টাইপ

4

টাইম সেন্সর

Vটি@10mV/°C + 500mV টাইপ

5

বন্ধ

টিটিএল

A1, A2

ভিডিডি

২৮ ভিডিসি

A3, A4

জিএনডি

মাটি
